Блочно-комплектное оборудование

Блок дозирования реагента

1. НАЗНАЧЕНИЕ:
Блок дозировочный предназначен для дозированного ввода жидких реагентов в трубопровод промысловой системы добычи, подготовки и транспортировки нефти и газа.

2 . КОМПОНОВКА, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
блока определяется в соответствии с техническими требованиями Заказчика.

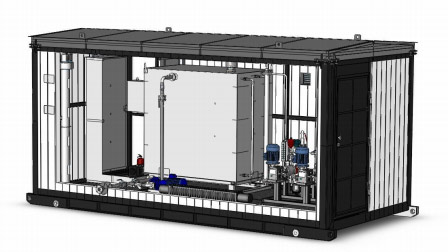

Пример компоновки:
- Оборудование размещается в теплоизолированном блок-боксе. Блок разделён на два отсека, технологический и аппаратурный герметично изолированных друг от друга.
- В аппаратурном отсеке размещены шкафы управления и силовой. Оборудование шкафа управления обеспечивает автоматизированную работу блока без постоянного присутствия обслуживающего персонала с возможностью контроля и управления с верхнего уровня.

Основное технологическое оборудование и трубопровод:
- Налив - насос шестерёнчатый, фильтр, ёмкость технологическая безнапорная для хранения и подогрева реагента.
-Реагент дозируется рабочим или резервным оборудованием: фильтр, агрегат дозировочный, гаситель пульсации, манометр, клапан предохранительный, обратный клапан, приборы КИПиА (датчик расхода, давления, температуры);
-Дренажная линия;
-Системы извещения о загазованности, пожара и охранной сигнализацией;
-Вентиляция, освещение и отопления.

3 . ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ:
- Использование насосов дозаторов собственного производства, изготовленных по современным технологиям, зарекомендовавших себя на крупнейших предприятиях России и ближнего зарубежья, позволяет повысить ресурс блока;
-Проектирование, изготовление и комплектация блока под технические условия Заказчика.
-Системные решения для процесса дозирования от проектирования до сервисного обслуживания.
-Применение современного высококачественного технологического оборудования и приборов КИП и А при компоновке блоков.

4. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Рабочая среда Реагент
Объём технологической ёмкости От 0,5 до 15 м3
Способ заполнение ёмкости Насос НМШ
Диапазон подачи насоса дозатора (Q) От 0,04 до 200 л/час
Диапазон давления напора (p) До 25 МПа
Количество насосов дозаторов От 1 - 5 шт
Способ управления блоком Ручной или автоматический .
Номинальная установленная мощность Не более 25 кВт.
Источник электропитания Трёхфазная сеть переменного тока напряжением 380, частотой 50 Гц.
Климатическое исполнение У, УХЛ, ХЛ.
5. ВАРИАНТ ИСПОЛНЕНИЯ БЛОКА:

За консультацией при подборе оборудования обращайтесь в отдел технической поддержки по телефонам (8452) 77-53-72, 25-75-87.
