Блок дозирования одоранта
1. НАЗНАЧЕНИЕ:Блок предназначен для дозированного ввода одоранта в трубопровод системы транспортировки и отгрузки газа с целью придания ему специфичного запаха.
2 . КОМПОНОВКА, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
блока определяется в соответствии с техническими требованиями Заказчика.

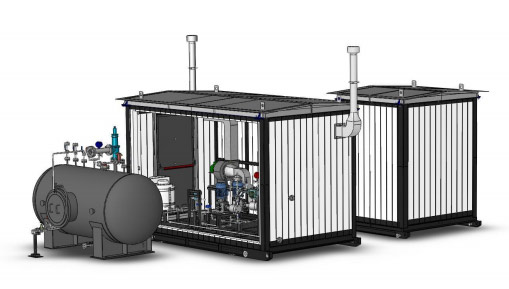

Пример компоновки:
- Оборудование размещается в теплоизолированном блок-боксе. Блок аппаратурный может быть изготовлен в виде отдельного блок-бокса.
- В аппаратурном блоке размещены шкафы управления и силовой. Оборудование шкафа управления обеспечивает автоматизированную работу блока без постоянного присутствия обслуживающего персонала с возможностью контроля и управления с верхнего уровня.
Основное технологическое оборудование и трубопровод:
- Ёмкость расходная под давлением.
-Одорант дозируется рабочим или резервным оборудованием: фильтр, агрегат дозировочный, гаситель пульсации, манометр, клапан предохранительный, обратный клапан, приборы КИПиА (датчик расхода, давления, температуры).
- Дренажная линия.
- Системы извещения о загазованности, вентиляции, освещения и отопления и охранной сигнализацией.
3 . ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ:
- САУ блока вводит одорант пропорционально расходу отгружаемого СУГ.
- Применение насосов дозаторов собственного производства, установленных на крупнейших предприятиях России, позволяет повысить ресурс блока.
-Резервирование оборудования позволяет вести отгрузку СУГ непрерывно.
-Проектирование, изготовление и шеф-монтаж согласно требований Заказчика.
-Применение высококачественного технологического оборудования и приборов КИПиА при компоновке блоков.
4. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
| Рабочая среда | Одорант (метил-меркаптан) | Объём технологической ёмкости под давлением. | От 0,1 до 3 м3 | Объём ёмкости хранения нейтрализатора | От 0,1 м3 | Диапазон производительности (Q) | От 0,02 до 200 л/час | Диапазон давления напора (p) | До 2,5 МПа | Количество насосов дозаторов | От 1 - 4 шт | Способ управления блоком | Автоматический . | Номинальная установленная мощность | Не более 20 кВт. | Источник электропитания | Трёхфазная сеть переменного тока напряжением 380, частотой 50 Гц. | Климатическое исполнение | У, УХЛ, ХЛ. |
5. ВАРИАНТ ИСПОЛНЕНИЯ БЛОКА:
За консультацией при подборе оборудования обращайтесь в отдел технической поддержки по телефонам (8452) 77-53-72, 25-75-87.
