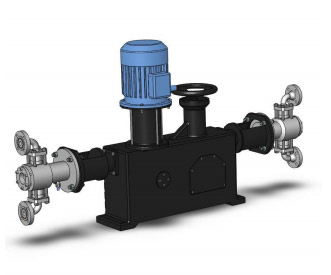

Агрегаты дозировочные плунжерные с приводом от 0,25 до 7,5 кВт

  1. Назначение:

    Агрегаты напорного дозирования типа НД-П предназначены для объемного дозирования нейтральных и агрессивных жидкостей, в том числе нефтепродуктов, сжиженных углеводородных газов, суспензий. Проточная часть гидроблока определяется стойкостью материала к перекачиваемой жидкости.

  2. Общие технические параметры:

    • Цена деления шкалы регулировки производительности – 1 мм хода плунжера;
    • Средняя наработка на отказ, часов – не менее 7500;
    • Срок службы до капитального ремонта, лет – не менее 7;
    • Источник электропитания – трехфазная сеть переменного тока напряжением 380/220В, 50Гц.
    • Кинематическая вязкость жидкостей не более 800 сСт.
    • Температура перекачиваемых жидкостей должна находиться в пределах от 193 до 473К (от минус 80 °С до плюс 200 °С ). С рубашкой обогрева и охлаждения – до плюс 400 °С.
    • Концентрация твердой неабразивной фазы не должна превышать 0,2% по массе, а размеры её зерна не должны превышать 0,2 мм.
    • Агрегаты изготавливаются взрывозащищенного и общепромышленного исполнения.
      Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к 2, 3 и 4 подгруппе IIВ с температурным классом Т4 по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99, ГОСТ Р 51330.13-99.
    • Климатическое исполнение У, УХЛ.
    • Возможна регулировка производительности насоса в рабочем состоянии (на ходу) без прерывания технологического процесса.
    • Для герметизации агрегата возможно оснащение устройством отвода утечек во всасывающую или в дренажную линию.

  3. Преимущества:

    Технологическая эффективность:

    • Повышенные показатели надежности агрегата и быстроизнашивающихся деталей увеличивают срок службы агрегата.
    • Точность дозирования позволяет оптимизировать расход реагента и улучшить качество продукта.

    Экономическая эффективность:

    • Минимальные затраты на ежегодный ремонт (стоимость ЗИП и нормо-часы обслуживающего персонала).
    • Точность дозирования исключает перерасход дорогих реагентов.
    • Повышенная эксплуатационная надежность позволяет избежать финансовых потерь от простоя.

    Эксплуатационная надежность:

    • Благодаря опытно-промышленным испытаниям увеличен срок наработки на отказ, что позволяет сократить затраты времени и средств на техническое обслуживание.
    • Оборудование положительно зарекомендовало себя на месторождениях ведущих ВИНК (отзывы предоставляются по запросу).

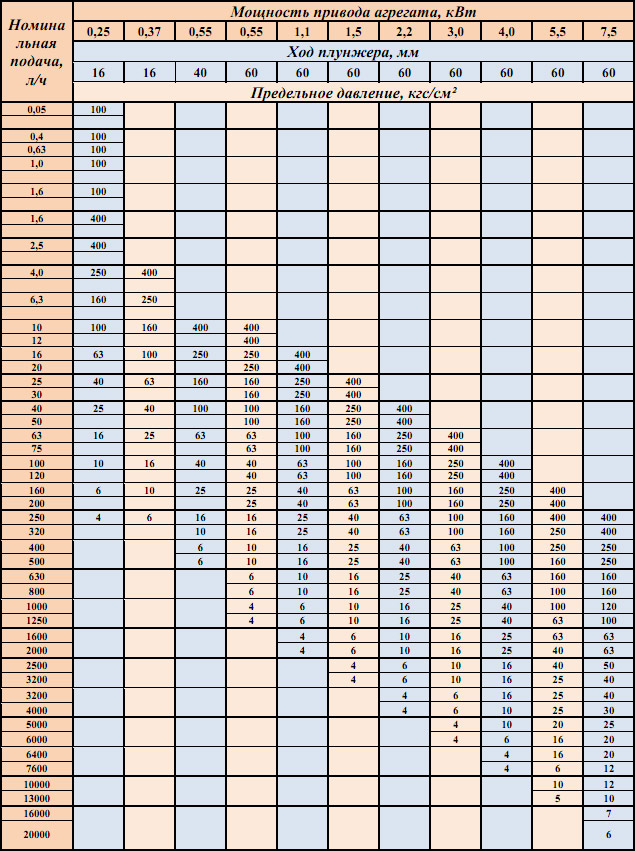

Таблица подбора мощности привода агрегатов плунжерных:


Общий вид, габаритные и установочные размеры агрегатов :

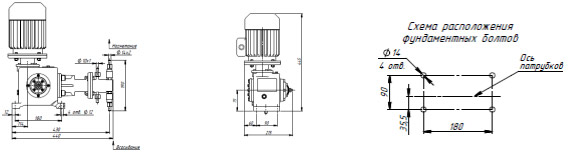

- привод 0,25 кВт, 0,37 кВт

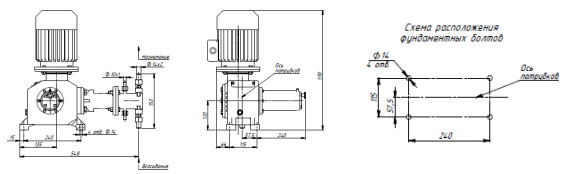

- привод 0,55 кВт, 1,1 кВт и 1,5 кВт

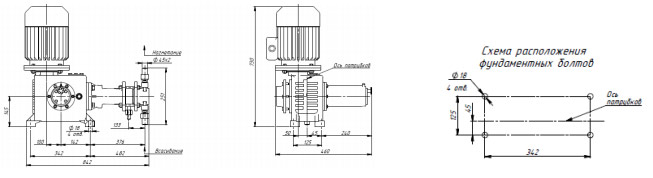

- привод 2,2 кВт и 3 кВт

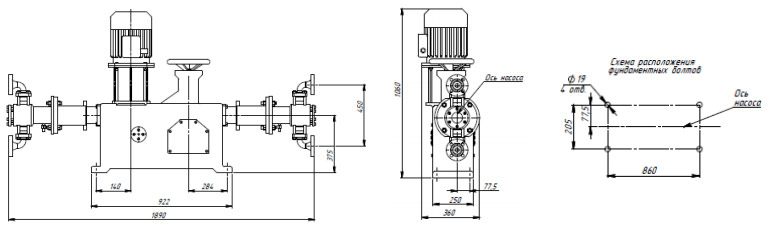

- привод 5,5 и 7,5 кВт
